PLC与视觉系统在贴标机上的利用
PLC与视觉系统在贴标机上的利用
homeWhite 数控机床 PLC与视觉系统在贴标机上的利用
MC200E与视觉系统在贴标机上的利用

一、概述

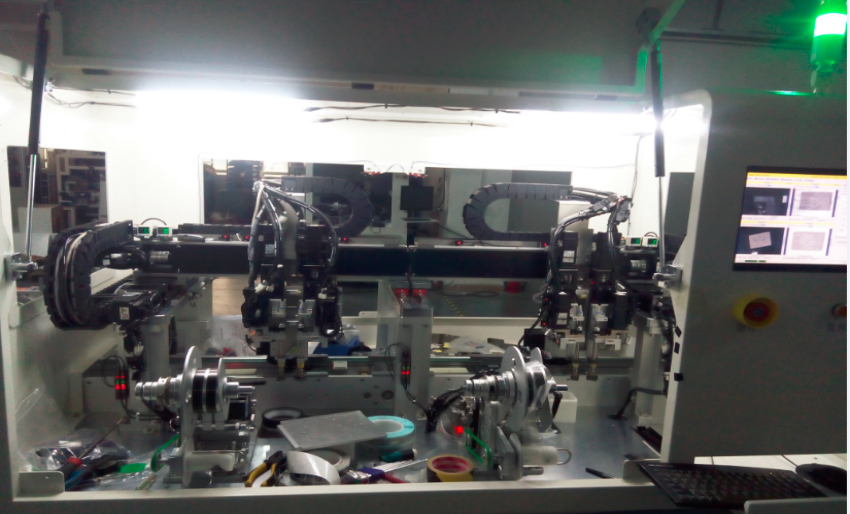

该设备利用于贴标精度要求很高的场所，可通过视觉系统实时监控、测试贴标流程。设备如下图所示：

ef1efa26028b3bc605d7e66f2e413bf5



二、系统组成

1、j9国际站PLC MC200E-4040BTA8 2台 ；

2、装载视觉系统电脑一台，Win7系统（装载上位机、PLC与组态软件） ；

3、伺服电机12个，步进2个 ；

4、视觉相机4个 ；

硬件系吐洮接图如下：

047ba82f66b8f4aac04076f9647817b1

USB集成器

  1. 工作道理

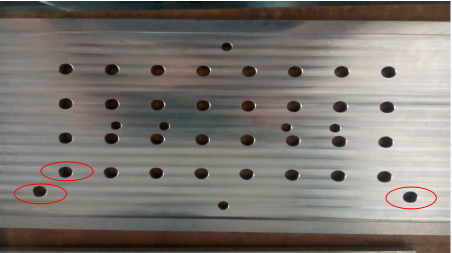

1、通过孔板标定，测试，验证设备的正确度及不变性，如下图所示： 定位34孔中心坐标地位，手动通过相机定位1、2、3孔的中心地位，而后利用矩阵推算渣滓32孔的中心坐标地位，再手动设置肆意一点中心坐标，通过相机检验其正确性 ；

80e5d65d0daad2654b0564a3c2cab41f

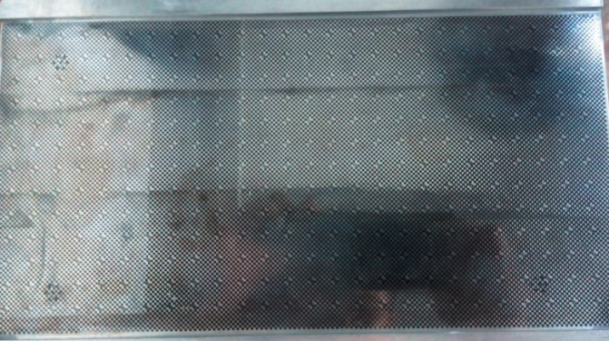

2、相机标定，将第一步相机纪录的34孔地位在该板上标定出来，相机将坐标地位放入一二维码中，肉眼所看到的二维码越清澈，代表正确度越高 ；

b22058af7e84ecd969fbe74c327a4a8f

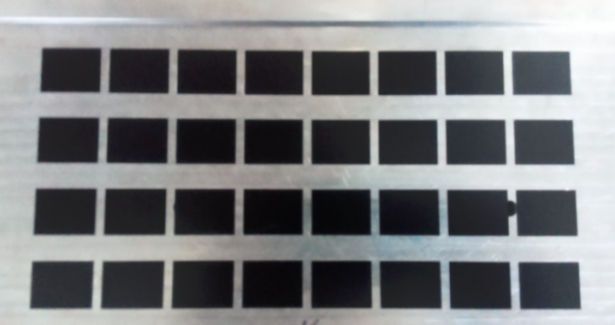

3、贴标测试，如下图所示，在32孔中心地位上贴上标签 ；

1d3a443b7f421794ef4da3685cd2513e

4、贴标实现后，再通过视觉系统测得贴标地位，分析该设备系统的不变性以及精度达不达得到要求，若不满足cpk（参考尺度值），需沉复上诉作为，直达到到尺度为止，方可真正的贴标。

5、以上PLC与视觉系统通过RS485自由口和谈进行通讯。



四、利用总结

1、MC200E—4040BTA可支持多轴独立活动，最多可支持8轴，最高频率可达200KHz ；

2、PLC存储容量可达32K步。有三个通讯口，PLC之间支持j9国际站内部通讯和谈MCBUS ；

3、上位机组态软件Veiw pannel利用轻便不变。
